Тупиковая абразивоструйная камера 2016

Тупиковая обитаемая дробеструйная камера размером 10x5x5м

Абразивоструйная камера  Абразивоструйная камера

Абразивоструйная камера для АО «Транснефть Нефтяные Насосы» была построена с учётом индивидуальных требований заказчика.

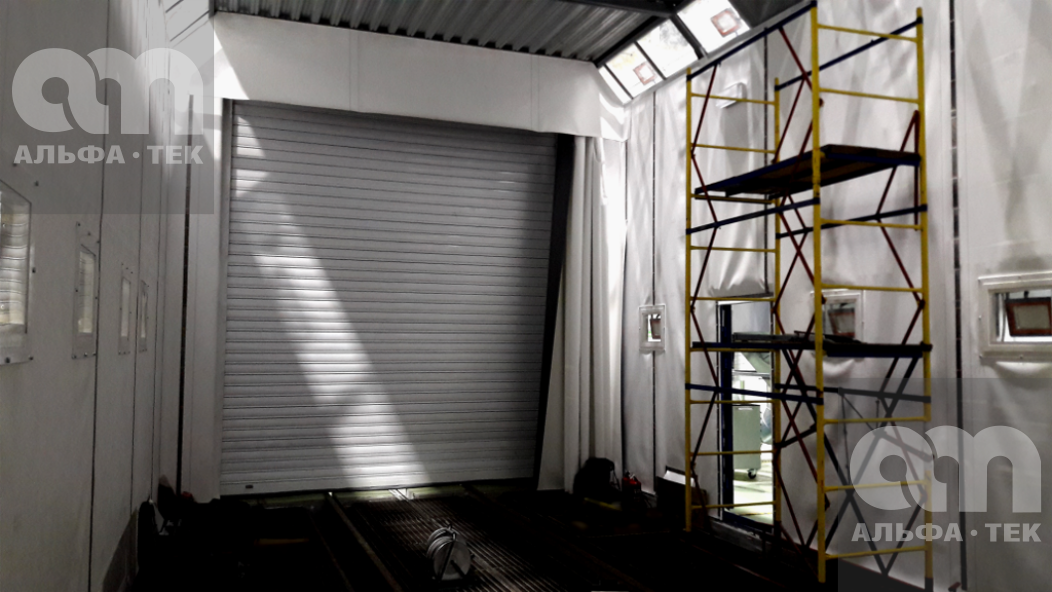

Тупиковая камера имеет двухуровневое освещение через две ленты проемов в в боковых стенах, заполненныз ударостойким светопрозрачным материалом. Сами светодиодные светильники, расположенные вне внутреннего пространства камеры, прикреплены кронштейнами к боковым наружным стенам. Это позволяет в случае необходимости регулировать направление светового потока внутри камеры и не даёт возможности ударного воздействия абразива на сам светильник. Сбор абразива осуществляется при помощи системы скребковых полов. Камера оснащена высокопроизводительной системой рекуперации абразива с ковшовым элеватором и барабанным сепаратором. Для очистки воздуха в камере 10х5х5м установлена аспирационная система производительностью 10000 м3/ч. Вентиляционная установка позволяет создать максимально комфортные условия рабочего процесса, что в свою очередь увеличивает скорость очистки изделий.

Абразивоструйная камера



АСК тупиковая. Объект АО «Транснефть Нефтяные Насосы», г.Челябинск, 2016 г.


Наименование Описание
Объект Тупиковая дробеструйная проходная камера размером 10x5x5
Область применения Объект используется для очистки и придания необходимой шероховатости деталям корпусов промышленных насосов.
Принцип работы, комплектация Тупиковая абразивоструйная камера. Два дробеструйных поста: установки Clemco SCW-2452 ёмкостью 200 литров. Сбор абразива внутри камеры: скребковый пол с пневмоприводом. Система сбора и очистки: Ковшовый элеватор, каскадный сепаратор, накопительный бункер. Подача изделий в камеру осуществляется рельсовой передаточной тележкой с тросовым приводом грузоподъёмностью 40 тонн.
Результат использования объекта Камера используется для подготовки к покраске поверхностей изделий.
Конкурентные преимущества оборудования Камера выполнена в соответствии с ТЗ заказчика.
